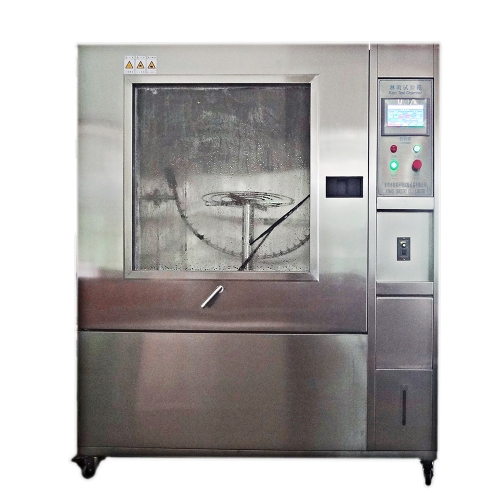

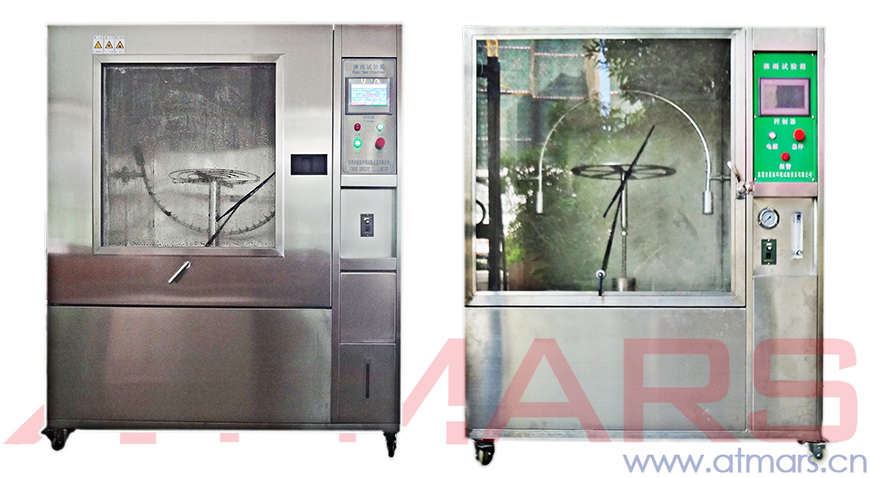

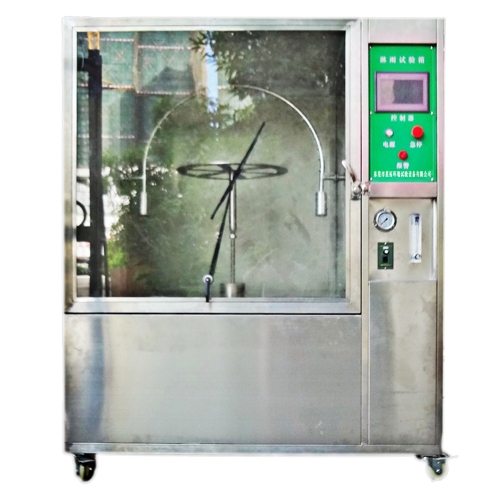

擺管淋雨試驗箱采用Rb1.1擺動管法，滿足IPX3水濺試驗和IPX4水淋試驗，用于測試在運輸、貯存或使用期間可能遭受沖水的電工電子及其它產品外殼和遮蓋物等密封件防水性能。
產品介紹
淋雨試驗箱又稱防水試驗箱、淋雨試驗機，是模擬雨淋的環境試驗設備。星拓淋雨試驗箱適用于在運輸、貯存或使用期間可能遭受滴水、沖水或浸水的電工電子產品的試驗方法，是考核電工電子產品的外殼和遮蓋物等密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。依據國標GB/T 2423.38-2008水試驗方法和導則設計能夠逼真的模擬淋雨試驗環境并采用數字及變頻控制技術，使得降雨量、試品架的回轉角度、噴水?dāng)[桿的擺動角度以及擺管的擺動頻率都可自動的調節。
水試驗構成：
IPX1-2（滿足IPX1垂直滴水試驗和IPX2傾斜 15°滴水試驗，采用Ra2：滴水箱法）
試驗Ra：滴水 - 用人工降雨和模擬由冷凝或泄露形成降水的方法進行，適用于在運輸、貯存或使用期間可能遭受垂直降水的電工電子產品，這些降水來源于如自然降雨、滲漏或冷凝水。
IPX3-4（滿足IPX3水濺試驗和IPX4水淋試驗，采用Rb1.1：擺動管法）
試驗Rb：沖水 - 以一定的壓力將水流沖擊試件，并可以假定從任何角度沖向試件，適用于在運輸、貯存或使用期間可能遭受沖水的電工電子產品。這些水來源于大暴雨、風吹大雨、灑水系統、車輪濺水、沖水或猛烈海浪。
IPX5-6（滿足IPX5噴水試驗和IPX6強烈噴水試驗，采用Rb2：噴水法）
試驗Rb：沖水 - 以一定的壓力將水流沖擊試件，并可以假定從任何角度沖向試件，適用于在運輸、貯存或使用期間可能遭受沖水的電工電子產品。這些水來源于大暴雨、風吹大雨、灑水系統、車輪濺水、沖水或猛烈海浪。
IPX7-8（滿足IPX7短時浸水試驗和IPX8持續潛水試驗，采用Rb2：噴水法）
試驗Rc：浸水 - 將試件浸入到規定深度或相應壓力的水中，適用于防水并在運輸或使用期間可能遭受浸水的電工電子產品。有關規范應詳細說明電工電子產品在條件試驗期間是否必須正常運行或僅需承受浸水條件而保持完好。在任何情況下有關規范都應規定允許的性能容差。通常情況下，應使用清潔的自來水，如果用海水進行試驗，則應在有關規范中說明，并同時說明所用海水的特性。有關規范可要求對電阻率和pH值進行測量。
IPX1-6 組合水試驗IPX1～I(xiàn)PX6
IPX3-6 組合水試驗IPX3～I(xiàn)PX6
UL 淋雨試驗裝置
試驗標準及方法
1）GB/T 2423.38-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗R：水試驗方法和導則 (IEC 60068-2-18:2000, IDT)
2）GJB 150.8A-2009 軍用裝備實驗室環境試驗方法 第8部分：淋雨試驗
3）GB4208 外殼防護等級(IP代碼) (GB4208-2008,IEC60529:2001,IDT)
注：支持非標定制
